Муфта компрессора кондиционера грузовика — устройство, принцип работы и частые поломки

Кондиционер в грузовике многие до сих пор воспринимают как что-то второстепенное. Мол, главное чтобы двигатель тянул, тормоза держали, коробка не капризничала, а прохлада в кабине — уже вопрос удобства. Но стоит летом пройти несколько сотен километров по жаркой трассе, постоять в пробке под палящим солнцем или провести день на разгрузке в душной кабине, и отношение меняется мгновенно. Исправный кондиционер в тягаче — это не каприз, а нормальное условие работы водителя. А значит, и любой его узел, в том числе муфта компрессора кондиционера, заслуживает внимания не меньше, чем многие «более важные» детали.

Интересно то, что сама муфта компрессора часто остаётся в тени. Когда система перестаёт холодить, большинство сразу думает о фреоне, радиаторе кондиционера, компрессоре целиком или электрических проблемах. Но муфта — это как посредник между желанием системы включиться и реальной механической работой компрессора. Если она не срабатывает, не удерживает зацепление или работает с перебоями, кондиционер начинает жить своей странной жизнью: то включается, то нет, то шумит, то пахнет перегревом, то вообще молчит, как будто его и не было.

Для грузового транспорта эта тема особенно актуальна. Условия эксплуатации тяжёлые: пыль, грязь, перепады температур, длительная работа двигателя, высокие нагрузки, вибрации, соль, вода и редкое обслуживание по принципу «пока крутится — не трогаем». В такой среде даже простой на вид узел со временем начинает уставать. А муфта компрессора, как ни крути, работает на стыке механики, электрики и тепловой нагрузки. И если один из этих факторов выходит из нормы, поломка не заставит себя долго ждать.

В этой статье разберём, как устроена муфта компрессора кондиционера в грузовике, по какому принципу она работает, какие неисправности встречаются чаще всего, как понять, что проблема именно в ней, и почему затягивать с диагностикой здесь не стоит. Поговорим спокойно, простым языком, но по делу — так, чтобы материал был полезен и водителю, и владельцу техники, и механику, который хочет быстро понять логику узла.

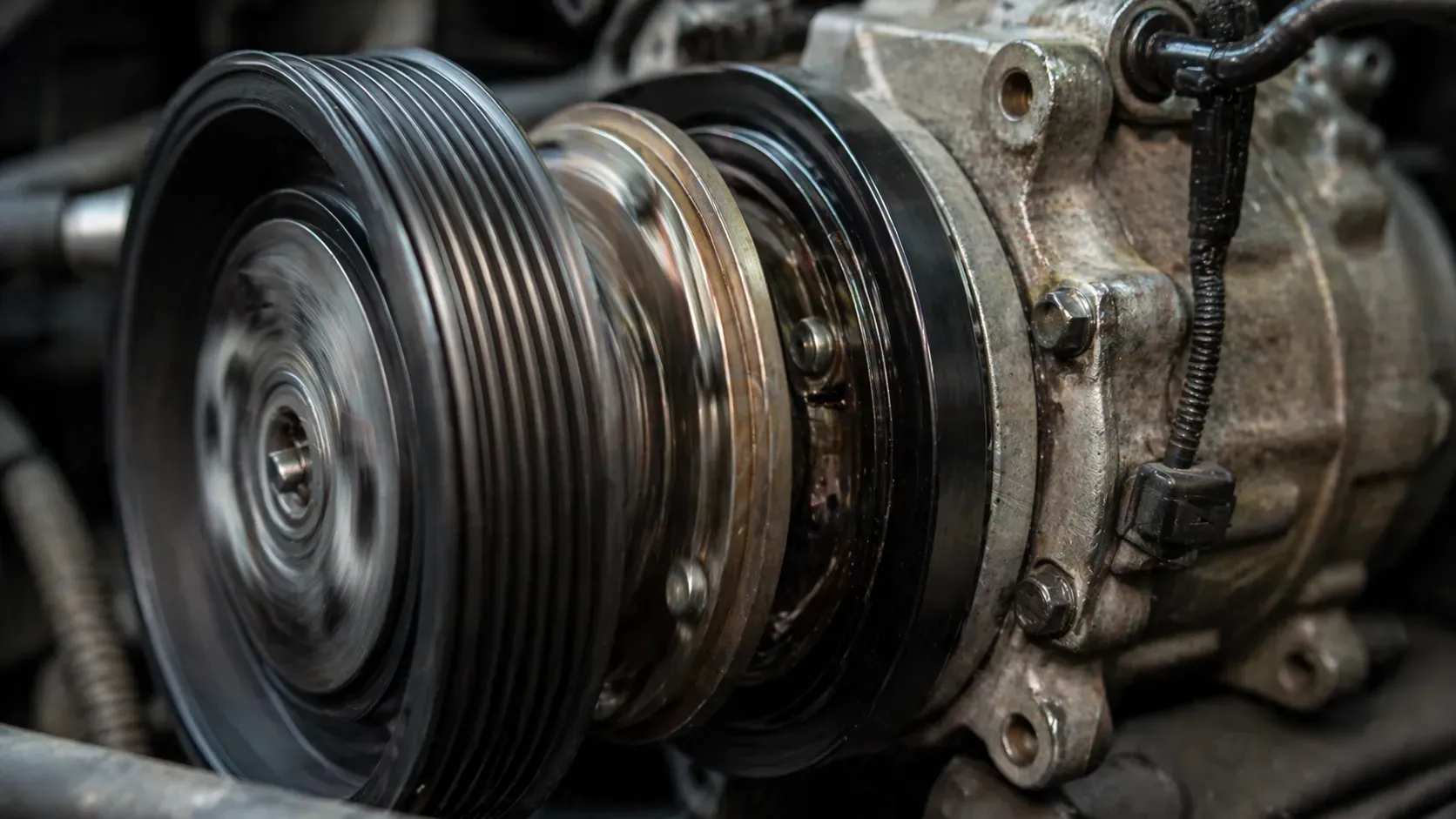

Что такое муфта компрессора кондиционера и зачем она нужна

Если объяснять без сложных формулировок, муфта компрессора кондиционера — это механизм, который позволяет компрессору включаться не постоянно, а только тогда, когда системе действительно нужно охлаждение. Сам компрессор приводится от двигателя через ремень, но это не значит, что он должен всё время работать на полную. Именно муфта решает, в какой момент передать вращение от шкива на вал компрессора, а в какой — разъединить их. Получается что-то вроде управляемого сцепления в миниатюре.

Пока кондиционер выключен, шкив компрессора обычно вращается вместе с ремнём, но сам компрессор при этом не качает хладагент, потому что связь с его валом разомкнута. Как только система получает команду на включение, электромагнитная часть муфты притягивает прижимной диск, происходит зацепление, и компрессор начинает работать. Снаружи всё выглядит просто, но внутри эта схема должна срабатывать точно, быстро и без лишнего проскальзывания.

Почему нельзя было сделать всё проще и крутить компрессор постоянно? Потому что это лишняя нагрузка на двигатель, лишний расход топлива и ненужный износ узла тогда, когда охлаждение не требуется. Муфта как раз и нужна для того, чтобы компрессор работал по команде, а не жил своей отдельной механической жизнью. По сути, это выключатель, только не бытовой кнопочный, а силовой, механико-электрический и работающий в очень непростых условиях.

Из чего состоит муфта компрессора

На первый взгляд муфта может показаться простой деталью, но на деле это вполне логичный набор элементов, каждый из которых отвечает за свою часть работы. И если хотя бы один компонент начинает барахлить, вся система теряет точность. Кондиционер может включаться рывками, компрессор начнёт буксовать, появится шум, перегрев или запах подгоревшего фрикционного слоя.

Понимание устройства полезно хотя бы потому, что оно помогает не менять компрессор целиком там, где проблема сидит в отдельной части муфты. Иногда неисправность действительно локальная: вышел из строя подшипник, сгорела катушка, появился износ контактной поверхности. А владелец уже морально готовится к крупному ремонту всей системы. На практике всё не всегда настолько драматично, если вовремя разобраться в симптомах.

Обычно в конструкции присутствуют следующие основные элементы:

• шкив, который вращается ремнём привода;
• подшипник шкива, обеспечивающий свободное вращение;
• электромагнитная катушка;
• прижимная пластина или диск муфты;
• ступица, связанная с валом компрессора;
• зазор между диском и шкивом, который должен быть в пределах нормы.

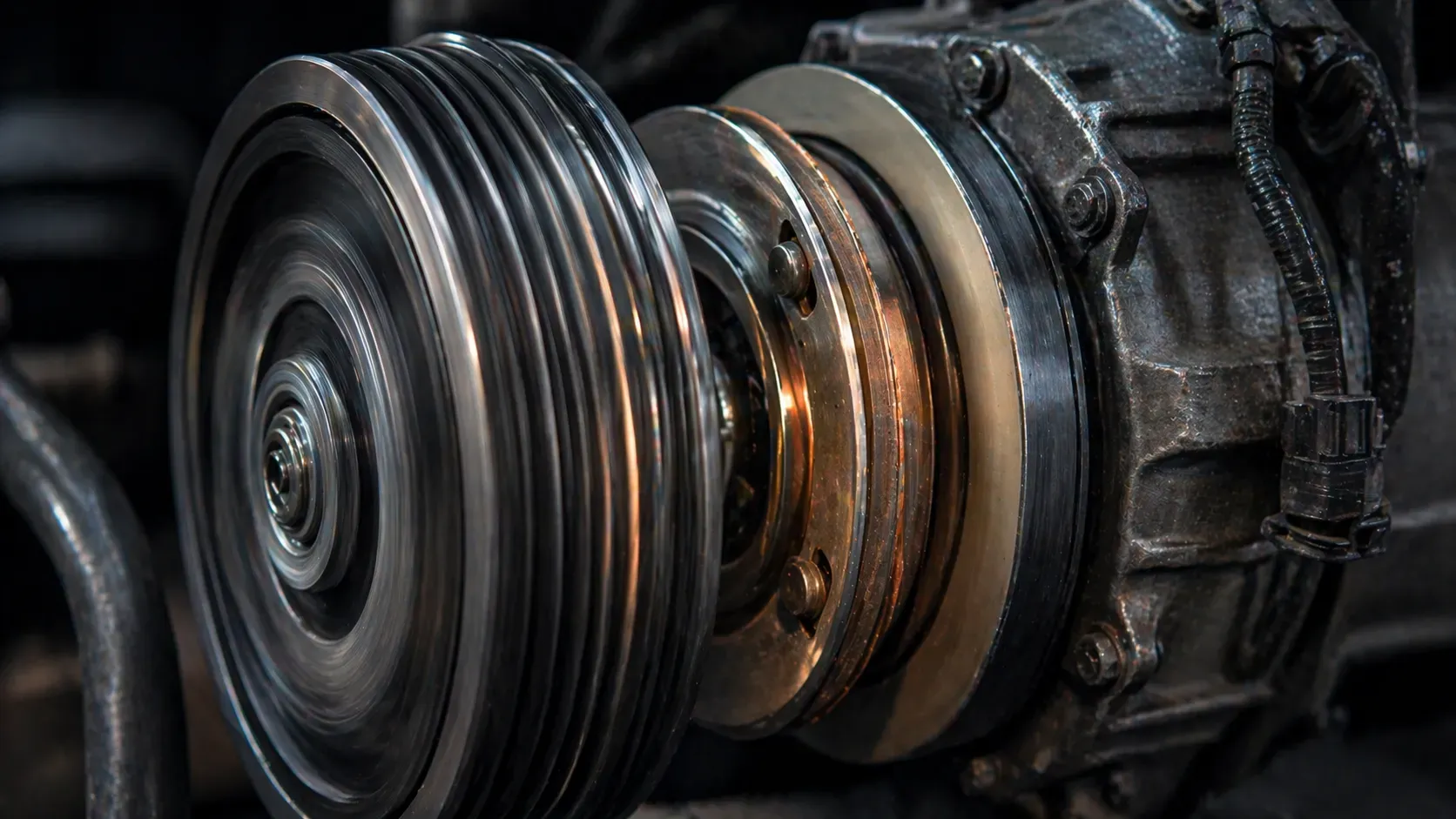

Как работает муфта компрессора кондиционера в грузовике

Логика работы муфты хороша тем, что её можно представить почти бытовым образом. Пока система кондиционирования не просит холода, ремень просто вращает шкив, а компрессор остаётся в покое. Но как только блок управления или система климата подаёт сигнал, на электромагнитную катушку поступает напряжение. Катушка создаёт магнитное поле, которое притягивает прижимной диск к шкиву. В этот момент происходит сцепление, и вращение передаётся уже на вал компрессора.

Дальше компрессор начинает сжимать хладагент и гонять его по системе. Как только необходимость в работе пропадает или возникает команда на отключение, напряжение с катушки снимается, магнитное поле исчезает, диск отходит, зацепление разрывается. То есть компрессор снова перестаёт быть активной частью привода. Вроде бы всё просто, но важна точность: если зазор слишком велик, диск не будет нормально притягиваться. Если зазор слишком мал, муфта может подбуксовывать или не до конца размыкаться.

В грузовике это особенно важно, потому что двигатель часто работает в длительных режимах, температура под капотом выше, ременной привод испытывает нагрузку, а кондиционер может эксплуатироваться часами без серьёзных пауз. И если в легковом автомобиле муфта иногда живёт относительно комфортно, то в тягаче она трудится почти как рабочий на жарком складе — без особых скидок на условия. Поэтому любое отклонение по электрике, геометрии или состоянию подшипника быстро отражается на её поведении.

Здесь полезно помнить: муфта — это не просто «щелкнуло или не щёлкнуло». Это узел, где должны одновременно совпасть электрический сигнал, механическая исправность, правильный тепловой режим и нормальное состояние контактных поверхностей. Если что-то из этого выпадает, кондиционер начинает работать нестабильно, а иногда и вовсе отключается.

Почему муфта выходит из строя раньше времени

Как и многие узлы в грузовике, муфта редко ломается просто от старости в чистом виде. Чаще причина складывается из нескольких факторов сразу. Представьте рабочую перчатку: если её использовать аккуратно, она служит долго. Но если постоянно тереть об металл, мочить, сушить на жаре и цеплять за острые края, она сдастся быстрее. С муфтой примерно так же. Перегрев, грязь, пыль, повышенная нагрузка, проблемы с ремнём, перекос шкива, скачки напряжения — всё это по чуть-чуть отнимает ресурс.

Одна из самых частых причин — перегрев. Если компрессор работает в тяжёлых условиях, если система кондиционирования перегружена, если зазор нарушен или контактная поверхность проскальзывает, муфта начинает нагреваться сильнее, чем должна. От этого страдает и фрикционная часть, и электромагнитная катушка. В какой-то момент муфта уже не просто работает хуже, а начинает буквально подгорать. Отсюда и характерный запах, и потемнение деталей, и нестабильное включение.

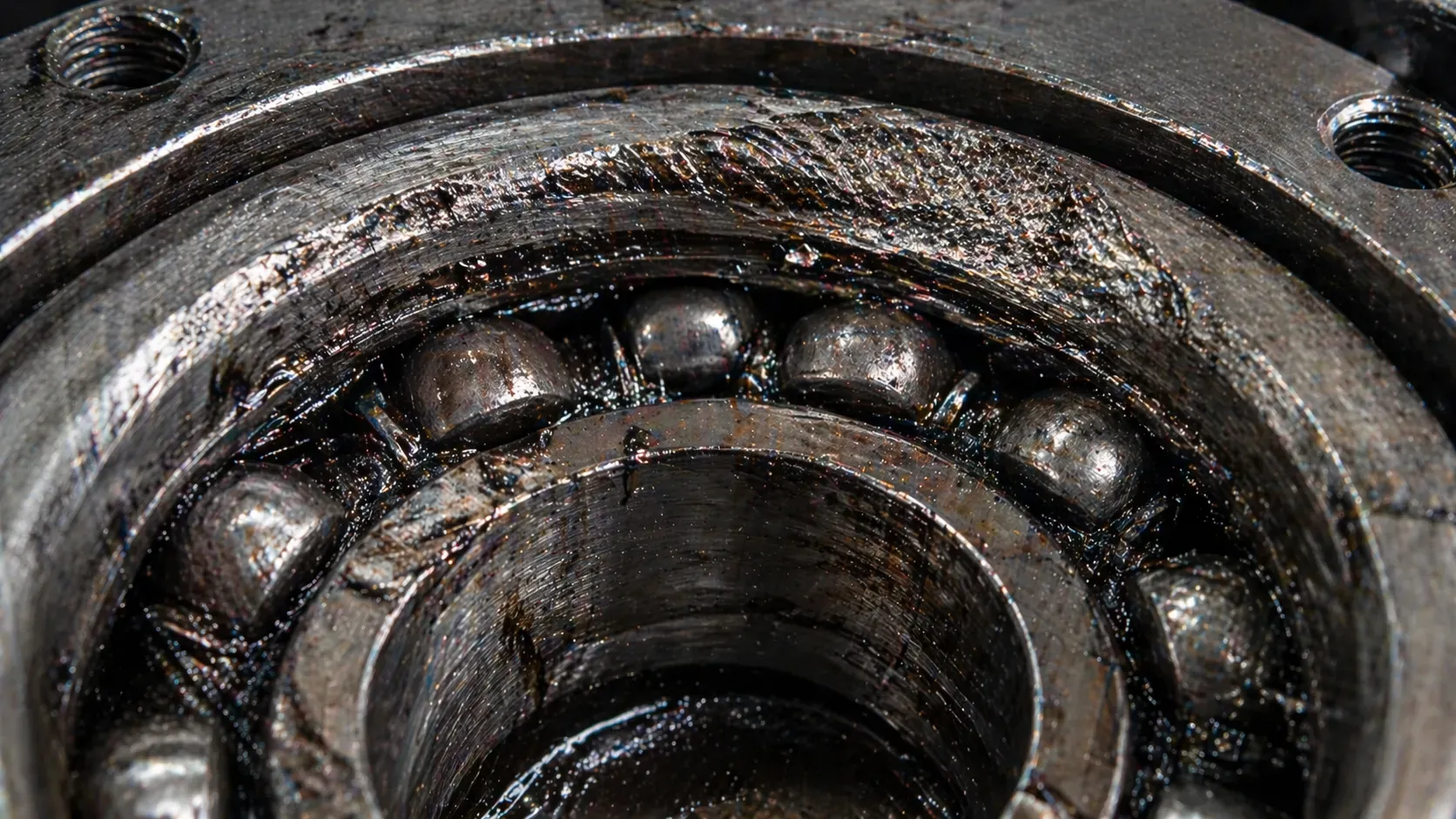

Не стоит забывать и про подшипник шкива. Он живёт своей отдельной жизнью, но напрямую влияет на весь узел. Как только подшипник начинает шуметь, люфтить или клинить, нагрузка на шкив и ремень растёт, вращение становится неправильным, а сама муфта перестаёт работать в нормальной геометрии. В результате водитель может думать, что проблема в электрике или в самом компрессоре, а на деле всё начинается с уставшего подшипника.

Что чаще всего убивает муфту кондиционера

Практика ремонта показывает, что у муфты редко бывает какая-то одна экзотическая причина поломки. Обычно всё довольно приземлённо и предсказуемо. Узел страдает от перегрева, износа, грязи, неправильной регулировки или сопутствующих неисправностей в системе кондиционирования. Именно поэтому диагностировать муфту нужно не в отрыве от всего остального, а в контексте всей работы компрессора и привода.

Если система долго работала с неправильным давлением, если ремень был перетянут или ослаблен, если компрессор начал подклинивать, муфта нередко принимает удар на себя первой. Это как предохранитель, только механический: она начинает буксовать, греться и подавать признаки раньше, чем наступит более тяжёлая поломка.

Чаще всего причиной становятся такие факторы:

1. естественный износ контактных поверхностей муфты;
2. перегрев из-за проскальзывания или высокой нагрузки;
3. выход из строя электромагнитной катушки;
4. износ или разрушение подшипника шкива;
5. попадание грязи, влаги и дорожной химии;
6. неправильный зазор между диском и шкивом;
7. перекос ремня или проблемы с приводом навесного оборудования;
8. подклинивание самого компрессора кондиционера.

Как понять, что проблема именно в муфте

Вот тут начинается самое интересное, потому что кондиционер вообще любит маскироваться. Симптом один — в кабине нет нормального холода. А вот причин у этого может быть десяток. Поэтому важно не гадать по принципу «наверное, ушёл фреон», а оценивать признаки чуть внимательнее. Муфта обычно подаёт вполне понятные сигналы, если знать, на что смотреть и что слушать.

Один из первых симптомов — кондиционер то включается, то нет. Например, утром на холодную всё работает, а потом под нагрузкой в жару охлаждение пропадает. Или наоборот: система пытается стартовать, слышен щелчок, но компрессор не выходит на стабильную работу. Это классическая история либо с перегревом катушки, либо с проблемой по зазору, либо с начинающимся проскальзыванием. Особенно показательно, когда неисправность проявляется не постоянно, а именно после нагрева.

Ещё один важный сигнал — шум. Подшипник муфты может гудеть, свистеть, скрежетать, а иногда даже выдавать ритмичный металлический звук. Причём водитель нередко слышит это не только при включённом кондиционере, но и постоянно, пока вращается шкив. Если же появляется запах горелого, следы перегрева, потемнение металла или пыль от фрикционного слоя, это уже почти прямой намёк, что муфта буксует и долго так жить не будет.

Также стоит обращать внимание на визуальные признаки. Иногда достаточно посмотреть на работу узла при включении кондиционера: шкив вращается, а прижимная часть не подключается, или наоборот — пытается схватиться, но делает это с рывками. Подобное поведение почти всегда говорит о проблеме внутри самой муфты, а не где-то далеко в абстрактной «системе кондиционера».

Симптомы, которые нельзя игнорировать

Если собрать всё в один список, получится довольно понятная картина. И чем больше признаков совпадает, тем выше вероятность, что пора проверять именно муфту компрессора. Хорошая новость в том, что многие её неисправности заметны ещё до полной остановки системы. Плохая — если их игнорировать, можно довести дело до повреждения ремня, шкива, самого компрессора и лишних расходов.

Особенно опасно ездить с шумящим подшипником или буксующей муфтой. На первых порах это может казаться просто неприятным звуком, но дальше узел начинает разрушаться быстрее. А в грузовике любое «потом сделаем» под капотом обычно заканчивается дороже, чем хотелось бы.

О проблеме с муфтой часто говорят такие симптомы:

• кондиционер не включается или включается через раз;
• слышен щелчок, но холода в кабине нет;
• муфта срабатывает нестабильно после прогрева двигателя;
• появился гул, свист или скрежет в районе компрессора;
• ощущается запах перегретого металла или фрикционного слоя;
• видны следы потемнения, подгорания или металлической пыли;
• при включении кондиционера обороты реагируют, но компрессор не работает как надо.

Основные поломки муфты компрессора кондиционера

Если говорить о самых частых неисправностях, то на первом месте обычно идут три истории: сгоревшая катушка, убитый подшипник и изношенная или перегретая контактная поверхность муфты. Эти поломки могут существовать по отдельности, а могут и цепляться друг за друга. Например, подшипник начал люфтить, муфта стала работать с перекосом, появилось проскальзывание, выросла температура, и в итоге добило катушку. В реальной технике неисправности редко приходят по одной и без компании.

Катушка обычно выходит из строя либо из-за перегрева, либо из-за возрастного разрушения изоляции, либо из-за проблем по питанию. Внешне всё может выглядеть так, будто кондиционер просто «перестал щёлкать». Подшипник, наоборот, обычно предупреждает шумом заранее. Он словно честно говорит: «Мне уже тяжело». Но если этот сигнал пропустить, дальше начинается перегрев, разрушение и иногда даже заклинивание шкива. А это уже совсем другая цена ремонта.

Контактная часть муфты страдает тогда, когда диск не прижимается как следует или компрессор работает с дополнительным сопротивлением. Начинается проскальзывание, поверхности перегреваются, фрикционный слой стирается, зазор уходит ещё сильнее, и система попадает в замкнутый круг. Итог предсказуем: сначала кондиционер работает с перебоями, потом перестаёт работать вообще.

Иногда к этому добавляются и механические деформации: трещины, износ посадочных мест, повреждение шлицев, следы некачественного ремонта или установки. Всё это особенно актуально для грузовиков, которые долго эксплуатируются без глубокого обслуживания и получают ремонт по принципу «поставить быстро и отправить дальше в рейс».

Что делать при неисправности: менять муфту или весь компрессор

Это, пожалуй, самый практичный вопрос. Ответ зависит от того, где именно сидит проблема. Если сам компрессор живой, не клинит, не гонит стружку, держит давление и в системе нет признаков его внутреннего разрушения, то во многих случаях можно ограничиться ремонтом или заменой самой муфты, катушки или подшипника. Это разумный путь, когда неисправность действительно локальная и не затронула весь узел.

Но если муфта сгорела не на пустом месте, а потому что сам компрессор начал работать с перегрузкой или подклиниванием, простая замена внешней части может дать лишь временный эффект. Через короткое время новая муфта снова окажется в тех же тяжёлых условиях. Поэтому хороший ремонт начинается не с покупки детали, а с нормальной диагностики. Нужно понять: проблема в муфте как таковой или муфта лишь показала, что глубже в системе уже не всё в порядке.

Иногда ремонт действительно похож на лечение симптома. Вроде бы заменили катушку, всё заработало, а через месяц история повторилась. Почему? Потому что никто не посмотрел давление в системе, состояние компрессора, ремень, зазор и общее поведение узла под нагрузкой. А кондиционер в грузовике, как и любая сложная система, не любит поверхностных решений.

Что стоит проверить перед ремонтом

Прежде чем принимать решение, полезно пройтись по базовым точкам диагностики. Это помогает не только точнее найти причину, но и избежать лишних расходов. Иногда оказывается, что муфта ещё жива, а проблема сидит в питании катушки или в цепи управления. А бывает наоборот: электрика исправна, команда на включение есть, но механическая часть муфты уже давно устала.

Нормальная проверка занимает меньше времени и денег, чем повторный ремонт. Особенно если грузовик в работе каждый день и простой техники уже сам по себе стоит недёшево.

Перед ремонтом обычно проверяют следующее:

Что проверять	На что смотреть	Что это может показать
Питание катушки	Есть ли напряжение при включении кондиционера	Проблема в электрике или управлении
Подшипник шкива	Шум, люфт, лёгкость вращения	Механический износ муфты
Зазор муфты	Не слишком ли велик или мал рабочий зазор	Причина нестабильного включения
Состояние компрессора	Нет ли подклинивания и лишнего сопротивления	Не убивает ли компрессор новую муфту
Контактные поверхности	Следы перегрева, подгорания, износа	Признак проскальзывания и перегрева

Как продлить срок службы муфты компрессора

Хорошая новость в том, что муфта не относится к тем деталям, которые гарантированно умирают внезапно и без шансов на профилактику. Во многих случаях её ресурс вполне можно продлить. Для этого не нужны волшебные процедуры — достаточно нормального обслуживания системы кондиционирования, внимательности к шумам и отсутствия привычки кататься «пока совсем не станет плохо». Грузовик вообще любит заботу без фанатизма, но регулярно.

Особенно полезно периодически проверять натяжение и состояние ремня, слушать работу подшипников, следить за тем, как включается кондиционер, и не игнорировать первые щелчки, запахи или нестабильность. Если система охлаждает хуже обычного, это уже повод не только смотреть на фреон, но и оценить состояние муфты. Иногда именно она первой показывает, что в системе накапливается проблема.

И ещё один важный момент: обслуживание кондиционера в грузовике — это не сезонное развлечение перед летом, а нормальная часть техобслуживания. Чем стабильнее работает вся система, тем меньше шансов, что муфта будет жить в режиме перегрева и постоянного стресса. А значит, и ресурс её будет заметно выше.

Муфта компрессора кондиционера в грузовике — деталь не самая крупная, но очень важная. Именно она связывает ременной привод двигателя с реальной работой компрессора и делает систему кондиционирования управляемой. Когда муфта исправна, водитель вообще не думает о её существовании. Но как только она начинает шуметь, буксовать, перегреваться или теряет способность включать компрессор, комфорт в кабине быстро превращается в раздражающую проблему, а иногда и в полноценный ремонт с простоем техники.

Чаще всего муфта страдает от износа, перегрева, проблем с подшипником, катушкой или неправильного зазора. Хорошая новость в том, что эти неисправности обычно дают симптомы заранее: нестабильное включение кондиционера, шум, запах, отсутствие холода, следы перегрева. И если на них вовремя обратить внимание, можно обойтись локальным ремонтом, а не менять весь компрессор целиком без особой необходимости.

Главная мысль здесь простая: в грузовике нет по-настоящему мелких узлов, если от них зависит нормальная работа машины и состояние водителя в рейсе. Муфта компрессора кондиционера — как раз из таких деталей. Она небольшая, но роль у неё серьёзная. А значит, и относиться к ней лучше не по остаточному принципу, а как к полноценной части системы, которая заслуживает своевременной диагностики и нормального обслуживания.
